操作方法

• 01

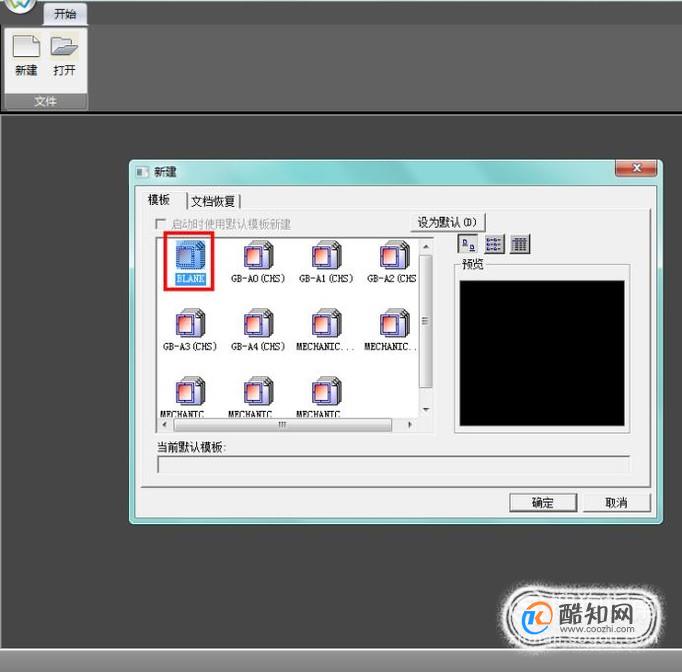

  首先打开caxa软件，新建“BLANK”空白图纸；


• 02

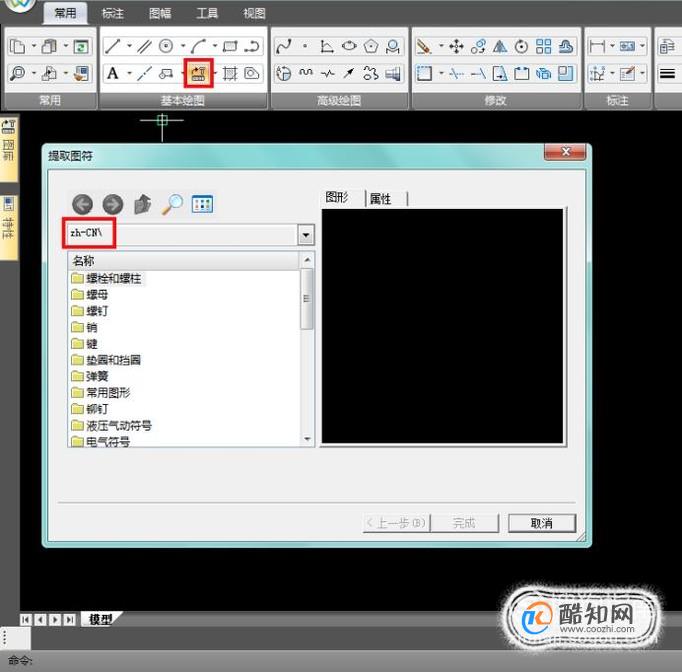

  点击“提取图符”按钮，弹窗中有个目录，里面的图形都是国标的标准件；


• 03

  包含26个大类标准件，完全可以满足工作学习中的需求；


• 04

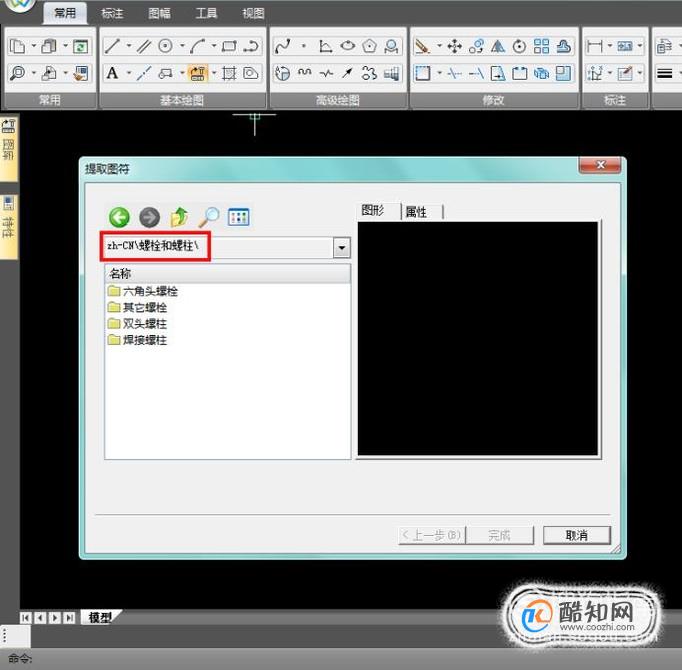

  这里选择螺栓和螺柱大类作为演示，双击“螺栓和螺柱”进入下一级目录，有四小类；


• 05

  双击“六角头螺栓”进入最底层目录，这时选择对象就有预览图了，选中以后，点击下一步；


• 06

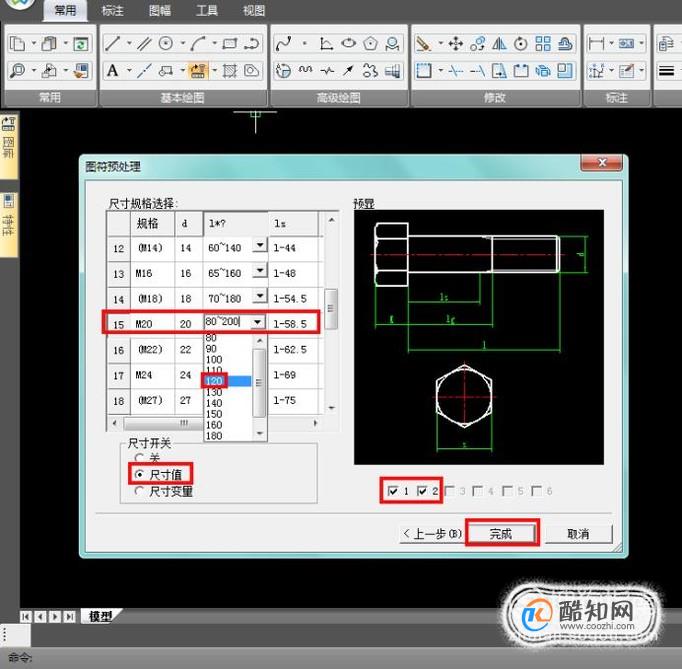

  然后再选择该类螺栓的尺寸，是否标注尺寸，以及勾选需要调取的图形，选好以后，点击完成；


• 07

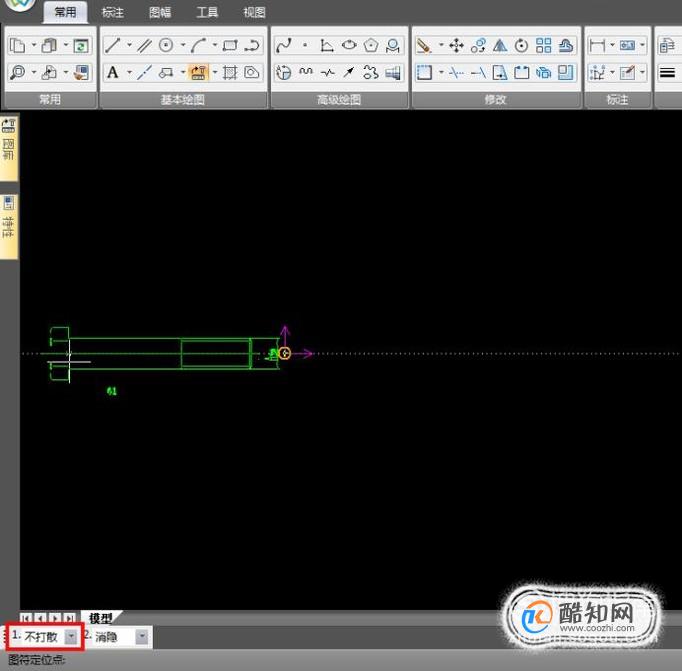

  下面就是确定放置位置及角度了，确定之前，考虑一下是否需要修改，如果需要，左下角的选项选择打散，否则默认不打散；


• 08

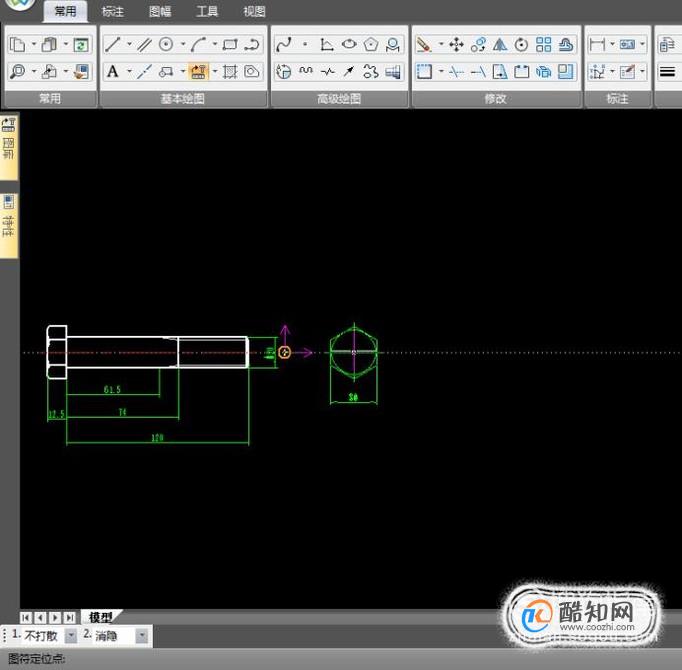

  再确定另一个视图的位置及角度，如果需要多个图形，可以连续添加，添加好以后右键确认添加完毕；


• 09

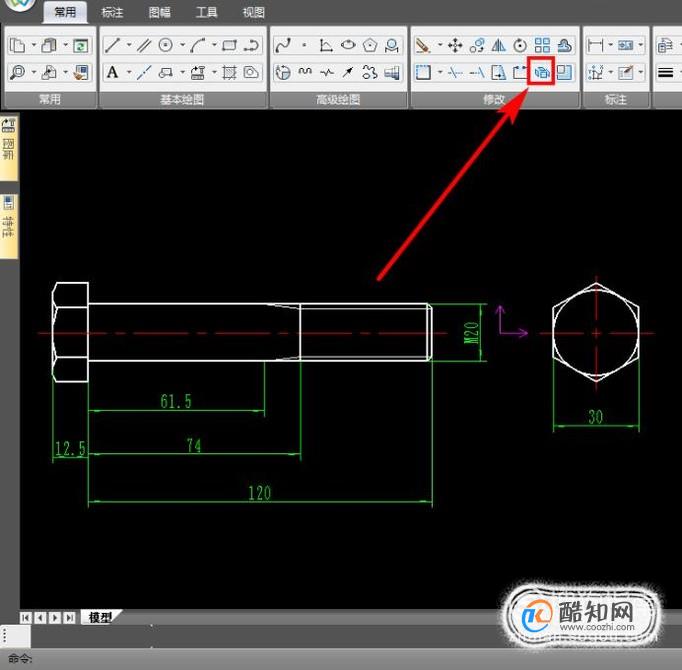

  图符提取以后，也可以做进一步修改，没有打散的话，使用“分解”命令处理一下即可进行修改；
